JSR+ 10x25 med krage EFZ

ARTIKELNUMMER9640070110

Elförzinkat slagankare, kort (25mm), för sprucken och osprucken betong samt håldäck

  • Korta 25 mm slagankare M8 och M10 för förinstallation med installationsverktyg.
  • Innergänga för metriska skruvar och stänger.
  • Lämplig skruvlängd är 1-1,3 x ankarets diameter + monteringstjockleken.
  • Litet borrdjup förenklar borrning och takinstallation.
  • Lämplig för sprinklersystem i håldäck.
  • FZB för torrt inomhusbruk och tillfälligt utomhusbruk.

Produktöversikt

Fastigheter

Med krage, kort

Förpackning

Kartong: 50 / Förpackning: 600

Vikt

13.51 g

EAN

6416031701108

Material

Stål

Yta

Zink

Basmaterial

Godkänd för

Sprucken betong
Osprucken betong

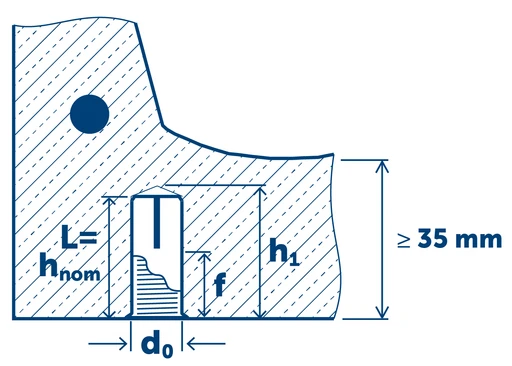

Håldäck

Lämplig för

Natursten
Tegelsten

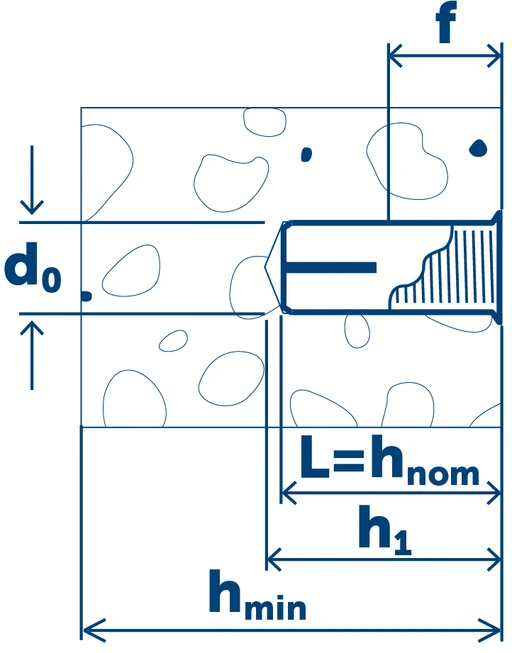

Tekniska data

Längd (L)

25 mm

Gänga

M10

Borr diameter (d0)

12 mm

Frigående hål diameter (df)

12 mm

Gänglängd (f)

13 mm

Diameter

10 mm

Borrdjup (h1,1)

28 mm

Montagedjup (hnom,1)

25 mm

Effektivt montagedjup (hef,1)

25 mm

Min. materialtjocklek (hmin,1)

80 mm

Åtdragningsmoment max (Nm) (Tinst)

17

E-Nummer (FI)

1324044

LVI-nummer (FI)

3255727

Godkännanden / Certifikat

ETA & DoP (ETA-22-0912)
CE-märkning (ETA-22-0912)
Brandklass (ETA-22-0912)

Installation

Manual ImageManual ImageManual ImageManual Image

Dokument

Data om prestanda

Lasttyp

Förankringsdjup

Kraftriktning

Lastvärde

ETA

Betong, C20/25: Redundant icke-strukturellt systemFRk25 mmKraft i valfri riktning0,99 kN
Håldäck, C30/37 to C50/60FRk25 mmKraft i valfri riktning2,04 kN
